鈹銅簧片的壓縮力F 壓縮量D 電阻R的合理設計選擇
壓縮

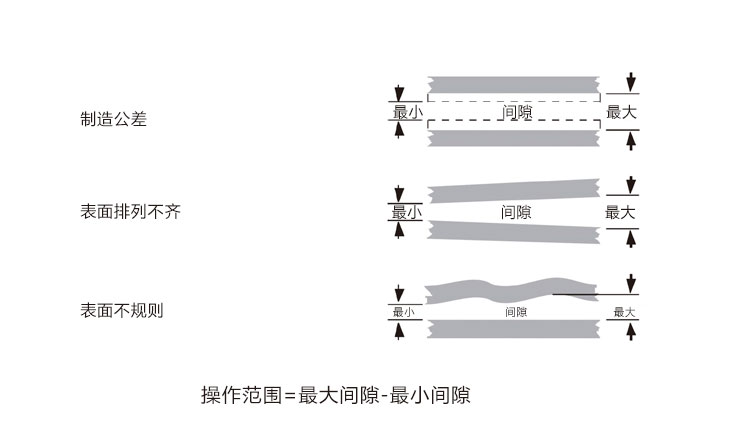

屏蔽的目的是占據和由此遮蔽兩個連接面間的現有間隙，為了有效起見，屏蔽彈片鈹銅簧片必須占有最大和最小的間隙間隙存在主要是因為制造公差、表面排列不齊或者表面不規則而形成，適當的壓縮管制能確保電磁干擾屏蔽的效果。

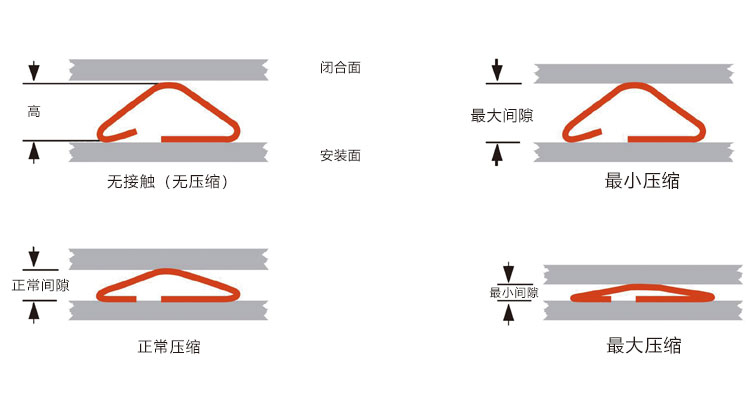

在最大間隙情況下，彈片的壓縮率必須為約25%；彈片可壓縮至50%的高度（或更多）。

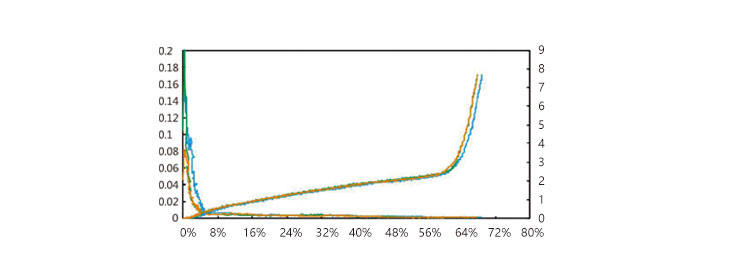

如下圖可知，金屬簧片在被壓縮15%-60%的范圍內，壓縮電阻很小，且幾乎沒有波動；同時，壓縮力在此范圍內也相對小，也沒有突然增大，這就是為什么我們經常推薦客戶設計間隙值為材料壓縮30%的值的原因。請咨詢我們的工程師提供一對一設計和產品選擇。

鈹銅簧片的安裝方式以及應用場景：

1.開槽式安裝

易密斯鈹銅簧片常用安裝方式之一就是開槽式安裝。

在面板上開出安裝產品所需要的孔槽.孔槽長度根據鈹銅簧片的長度來決定。

帶扣式槽和邊緣安裝對稱式手指使用單一或雙手指，這能使滑動抽屜、門、安裝支架裝配和蓋子之類的應用更加經濟，

他們可以雙向應用并且扣性使鈹銅簧片易于安裝。

易密斯開槽式安裝的鈹銅簧片主要有：EMS-77-010/EMS-78-010/EMIS-H06/EMS-77-011/EMS-77-021/EMS-77-023等，

主要應用場景為：通訊、機箱機柜等行業的機箱面板、機蓋、拉手條等。

2.膠帶粘貼：此法粘貼效果良好,需要加一定壓力,是金屬殼體和電子外殼屏蔽條理想選擇；

最常用:EMS-77-012/EMS-77-014/EMS-77-033/EMS-77-078/EMS-77-082（核磁共振門專用）

EMS-97-500/EMS-97-520/EMS-97-537/EMS-97-538/EMS-97-540(多功能系列簧片，既可以膠粘，也可以焊接等等。

我司膠粘式鈹銅簧片主要使用的膠為:美國3M公司9469膠帶,導電膠帶:3M9485等；

3.鈹銅簧片其他安裝方式：如鉚接、釬焊、卡裝等；

4.鉚釘固定式；

5.焊接方式；

6.釬焊方式；

7.其他安裝固定方式，請參照我司產品目錄冊。
